本年秋季行将发布的新一代麒麟惩办器体育游戏app平台，行将阻碍一个困扰多年的性能瓶颈。

在此之前，受限于纯DUV工艺的物理上限，麒麟惩办器的超大核主频永远没能迈过3GHz这说念坎。

此前，纯平面DUV工艺的手机惩办器主频天花板约为2.9GHz，这一记载由2019年的麒麟 990 4G 保握。（麒麟9000手脚台积电5nm的绝唱不在参议之列）

直到EUV工艺普及后，2020年的骁龙865 Plus才初次将手机惩办器主频推上3GHz大关。

对华为来说，这说念门槛靠传统制程升级照旧跨不外去。

既然无法在晶体管尺寸的空间缩放这条路上不竭跟进，那就换一个维度，从时候上挖出性能后劲。

本年5月细腻发布的 τ（韬）缩放定律，便是这套新想路的表面中枢。

和沿用了六十年的摩尔定律不同，τ定律不再执着于削弱晶体管的几何尺寸，而是把整个影响性能的时候消费齐纳入优化畛域。

小到晶体管的开关延伸、导线上的信号传输延伸，大到蓄意单位运算、内存数据访谒的耗时，全链路压缩数据惩办的总时候资本。

把这套表面落到芯片联想上，中枢工程本事叫作念逻辑折叠。

好多东说念主会把它和常见的3D堆叠缓存同等看待，其实两者根蒂不是一趟事。

AMD的3D V-Cache仅仅在蓄意裸片上额外堆叠一层缓存，骨子上如故蓄意+存储的潦倒堆叠。

而华为的逻辑折叠，是把团结个蓄意逻辑单位本人拆成多层，通过超细间距的羼杂键合本事，垂直堆叠在多块有源裸片上。

这个变嫌带来的收益绝顶径直，要津信号的传输旅途被大幅缩小。

在当代高性能惩办器里，有相配一部分延伸和功耗，齐消费在初始长距离走线和一说念的缓冲器上。

蓝本需要横向跨越很长距离的信号，当今不错通过垂直互连径直传输，相配于把绕远路改成了坐电梯。

导线长度缩小了，延伸当然降下来，主频和能效也就随着提上去了。

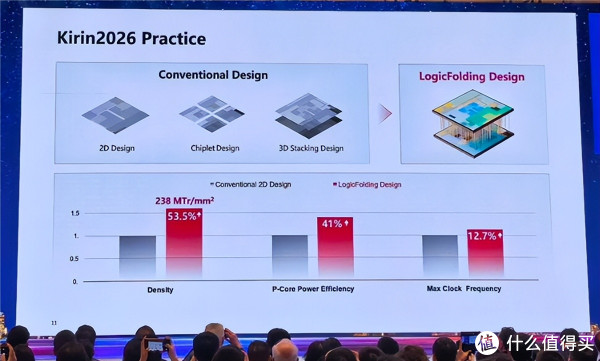

行将在本年秋季发布的麒麟2026惩办器，便是首款完好落地τ定律的消费级芯片。

凭借逻辑折叠本事，这颗芯片的等效晶体管密度比拟麒麟9030大幅进步了53.5%，达到238MTr / 正常毫米。

这意味着每正常毫米的芯单方面积上，不错集成2.38亿个晶体管，表面上与Intel 18A工艺握平，接近台积电初代3nm的水平。

主频方面的进步一样明确。

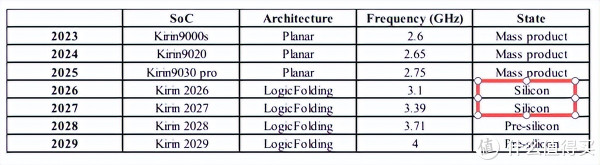

咫尺，华为最新一代麒麟9030惩办器还未禁受逻辑折叠本事，超大核主频为2.75GHz。

而麒麟2026咫尺践诺室原型中枢照旧能跑到3.1GHz到3.39GHz，量产版突破3GHz基本莫得悬念。

这还仅仅这条本事门道的起始。

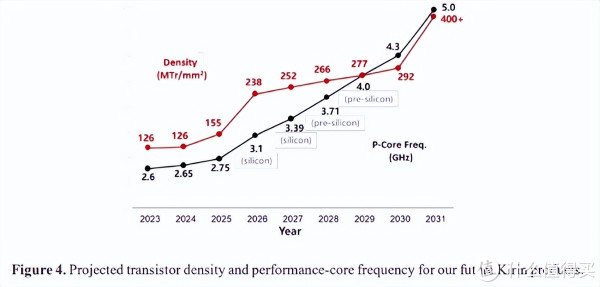

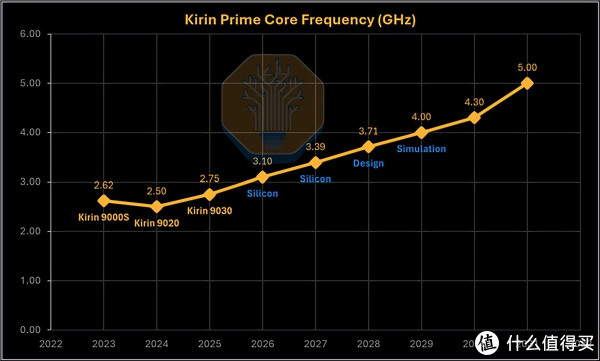

按照华为公布的经久门道图，2029年，麒麟超大核的主义主频将摸到4Ghz；到2031年，将达到5GHz，险些在现存基础上好意思满翻倍。

同步进步的还有等效晶体管密度，2031年将达到等效1.4nm制程的同等水平。

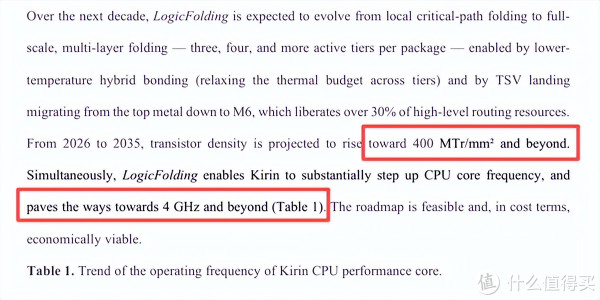

从更长的十年周期来看，逻辑折叠本事还有迷漫的演进空间。

它会从咫尺要津旅途的局部折叠，迟缓发展为全范畴、多层数的有源逻辑堆叠，单个封装内作念到三层、四层以致更多层的逻辑电路重叠。

更要津的是，这条不依赖极致光刻的演进门道，不仅工程上具备可行性，在资本层面也具备经济可行性。

诚然，架构革命也离不开底层制程的解救。

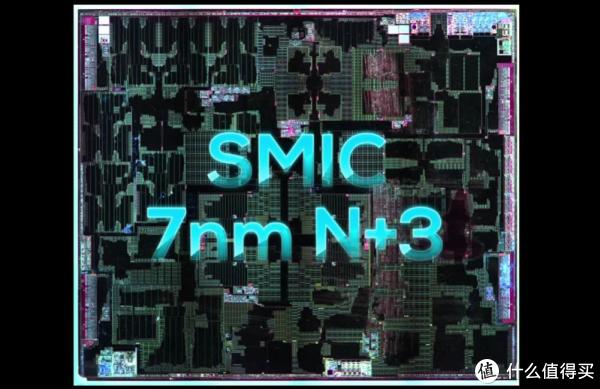

着名半导体分析机构 SemiAnalysis的最新拆解，把中芯国外第三代7nm级工艺的委果家底透顶摆到了台面上。

拆解的样本，便是华为麒麟9030这颗全程由DUV工艺制造的手机SoC。

拆解效果最亮眼的有两个数据。

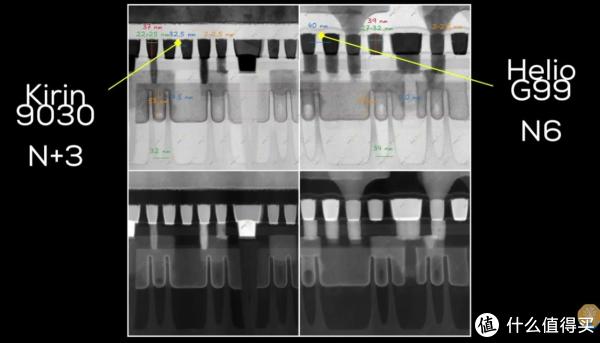

一是最小金属间距作念到了32.5nm，比Intel 18A工艺Panther Lake惩办器大批高性能单位禁受的 36nm 标称值还进军凑。

二是晶体管密度估算值达到每正常毫米1.134亿只，很是了禁受多层 EUV 光刻的台积电 N6 工艺（1.077亿个/正常毫米）。

能在莫得EUV缔造的前提下跑出这个密度，靠的是对DUV多重曝光本事的极致挖掘。

中芯在最要津的金属层禁受了自瞄准四重图案化工艺，再合营深度联想工艺协同优化，同期通过减少鳍片数目、栅极上方径直布线、收紧单位防碍等妙技压缩面积。

诚然，这类决策也有代价，工艺复杂度飞腾，良率风险、资本和联想握住齐会随之增多。

逻辑折叠的价值，恰是在现存制程基础上，再挖出一代性能增量。

回过甚看，从底层工艺的极致打磨，到顶层表面的全新探索，国产半导体的解围从来不是单点突破。

本事封闭莫得拦住本事逾越的脚步，仅仅逼着行业走出了一条不一样的本事旅途。

咱们诚然要清澈果断到和国外一线水平的差距，追逐的路还有很长。

但更有价值的是，在摩尔定律举座放缓的今天，中国企业正在用我方的探索，为通盘半导体行业寻找性能进步的新场地。

这种零丁的本事探索体育游戏app平台，远比单一参数的突破，有着更永久的产业意旨。
